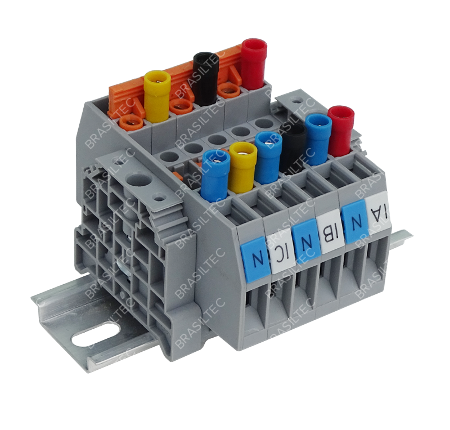

Bloco de Afericao para 3Tc

Opções de Compra
Foto
Código
Referência
Descrição
Manual
Foto
Comprar
Bloco de Afericao para 3Tc
Código: 1169301
Referência: C2S-901169301
Bloco de Afericao para 3Tc

Você também pode se interessar

Características Técnicas
Tipo Para 3 transformadores de corrente (TC)
Cabo a ser conectado 0,2mm² até 6mm²
Corrente máxima 41A
Tensão Nominal de Impulso 8KV
Grau de Poluição 3
Torque 0.8Nm
Material Isolante Poliamida 66
Norma de referência IEC60947-7-1 e UL-1059 e CSA22.2-158
Descrição

Características técnicas

Tipo Para 3 transformadores de corrente (TC)
Cabo a ser conectado 0,2mm² até 6mm²
Corrente máxima 41A
Tensão Nominal de Impulso 8KV
Grau de Poluição 3
Torque 0.8Nm
Material Isolante Poliamida 66
Norma de referência IEC60947-7-1 e UL-1059 e CSA22.2-158














O que é e para que serve um bloco de aferição?



São indicados em circuitos onde se requer a inserção de instrumentos do tipo amperímetro, voltímetro, etc., como também operações de seccionamento elétrico, além da possibilidade de curto-circuitar secundários de transformadores de corrente. Não entendeu? veja alguns exemplos:

1 - Imagine que num painel elétrico você tem 3 amperímetros sendo um deles acabou de estragar/queimar, ou seja, você precisará fazer a troca. Sabemos que um transformador de corrente (TC) jamais pode ficar com as pontas abertas por muito tempo, correto? Usando o bloco de aferição você poderá curto circuitar o TC com segurança, fazer a troca do amperímetro e voltar a posição inicial.

2 - Voce tem dúvidas se o TC esta funcionando corretamente, mas não quer ou não pode desligar os fios do equipamento de leitura da corrente. Usando o bloco de aferição este trabalho será simplificado, seguro e extremamente rápido.

3 - Precisa fazer um ensaio no medidor instalado com um gerador de corrente externo, ou seja, quer tirar o TC do circuito e conectar o novo gerador. Não quer ou não pode desligar os fios do equipamento de leitura da corrente e do TC. Usando o bloco de aferição este trabalho será simplificado, seguro e extremamente rápido.

















Quer entender melhor como instalar?

Super fácil e rápido












Bitola dos cabos e comprimento máximo do circuito
Precisa considerar a corrente de partida do motor?

Mantenha o secundário conectado para não queimar
